Ora è chiaro.
E' un'idea molto intelligente. Quasi quasi la copio per il mio newton.

In questo modo riduci le riflessioni che potrebbero rimbalzare in quella zona ed entrare nel focheggiatore.
Poiché spesso gli accessori interni ai focheggiatori non sono ben protetti contro le riflessioni, anche perché a volte li facciamo da noi per non farci spennare, se riduco i riflessi in entrata sicuramente ne avrò meno in uscita.

_________________
Cieli sereni da Renzo


Prima di un acquisto parallelo, pensateci - link

Il titolo del topic non è un optional. Usiamolo bene!

Si ma in quella posizione i riflessi dovrebbero essere dietro il secondario e quindi non entrare nel focheggiatore...

_________________
Viviamo in un mondo dove fanno la limonata con gli aromi artificiali e la cera per i mobili con i limoni veri.

Non quelli diretti ma quelli subito oltre il bordo del secondario che entrano di traverso nel focheggiatore e verrebbero a loro volta riflessi da parti non schermate al suo interno

_________________
Cieli sereni da Renzo


Prima di un acquisto parallelo, pensateci - link

Il titolo del topic non è un optional. Usiamolo bene!

Si potrebbe mettere un diaframma anche nel focheggiatore allora... Facendo attenzione a non intercettare il fascio ottico...

_________________
Viviamo in un mondo dove fanno la limonata con gli aromi artificiali e la cera per i mobili con i limoni veri.

Ciao a tutti
vi allego uno schemino per poter calcolare i diaframmi per i rifrattori.
L'ho preso da libro "Telescope optics" di Rutten e Van Venrooij, nel quale ci sono anche gli schemi per calcolare i diframmi da mettere nei Newton e negli SC.
Già dallo schemino per i rifrattori si capisce che i diaframmi hanno una certa importanza, perchè i raggi che arrivano tangenti al tubo interno inevitabilmente vanno ad inserirsi proprio nel fascio ottico che arriva all'oculare o al sensore (pellicola o ccd).

Un saluto
Maurizio Forghieri

http://forum.astrofili.org/userpix/151_diaframmi_1.jpg

_________________
tripletto apo 155 f. 7 a contatto
oculari clave': 5,6,8,12,16,20,25,35,45
zoom vixen 8-24; zoom hyperion 8-24
erfle 40mm, wide scan II 30mm, leica 14mm wa
pentax xl: 21-10.5-5.2, radian 3mm
prisma di Herschel 2"
canon 550d
losmandy g 11

Intereressante....
Potresti postare lo schema per calcolare i diaframmi nei newton?

_________________
Viviamo in un mondo dove fanno la limonata con gli aromi artificiali e la cera per i mobili con i limoni veri.

Purtroppo al momento non sono in grado di fare la scansione delle pagine dove ci sono gli schemi per diaframmare i Newton e gli SC.
Appena mi si presenterà l’occasione li metterò ben volentieri.
Maurizio F.

_________________
tripletto apo 155 f. 7 a contatto
oculari clave': 5,6,8,12,16,20,25,35,45
zoom vixen 8-24; zoom hyperion 8-24
erfle 40mm, wide scan II 30mm, leica 14mm wa
pentax xl: 21-10.5-5.2, radian 3mm
prisma di Herschel 2"
canon 550d
losmandy g 11

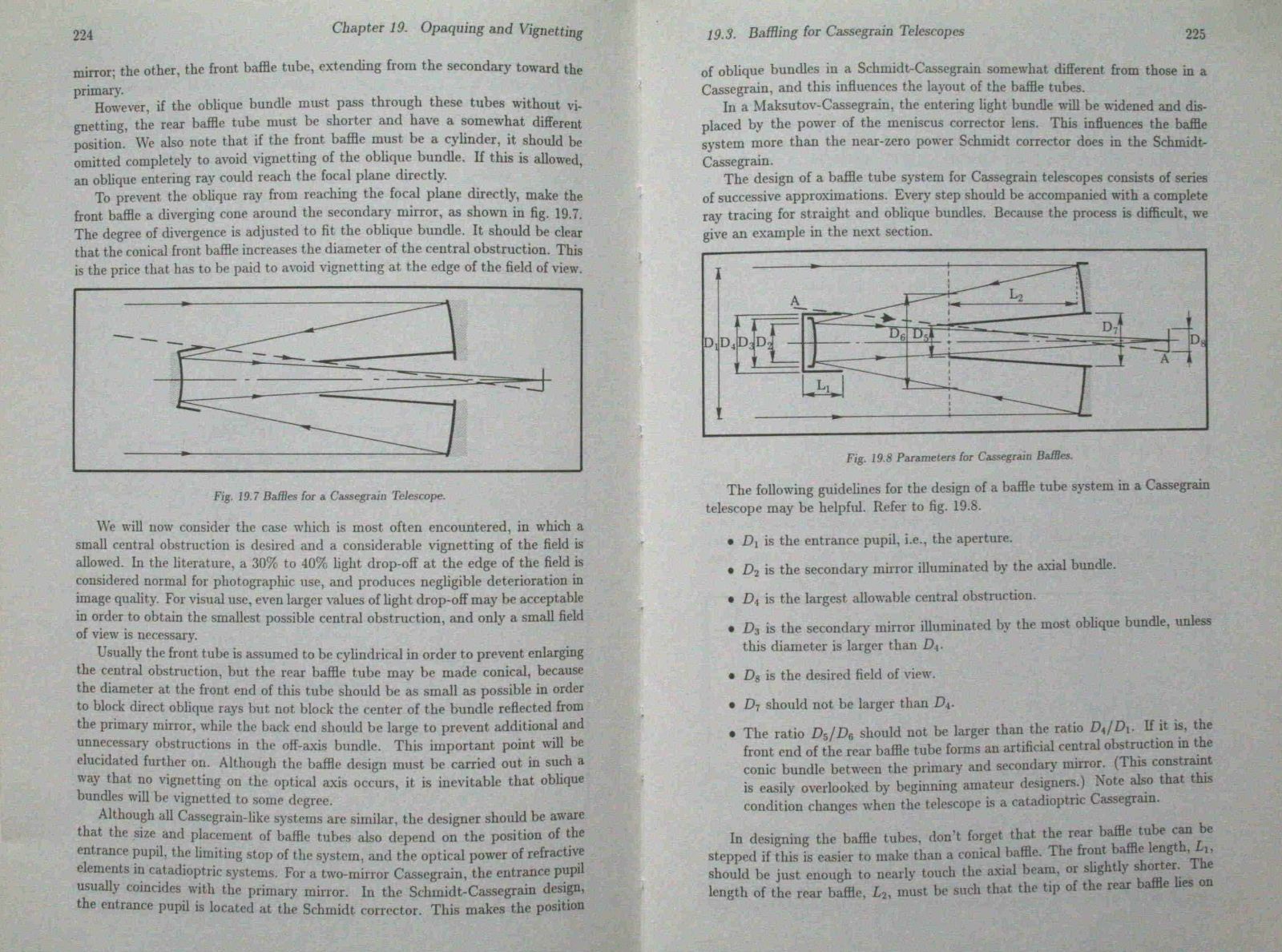

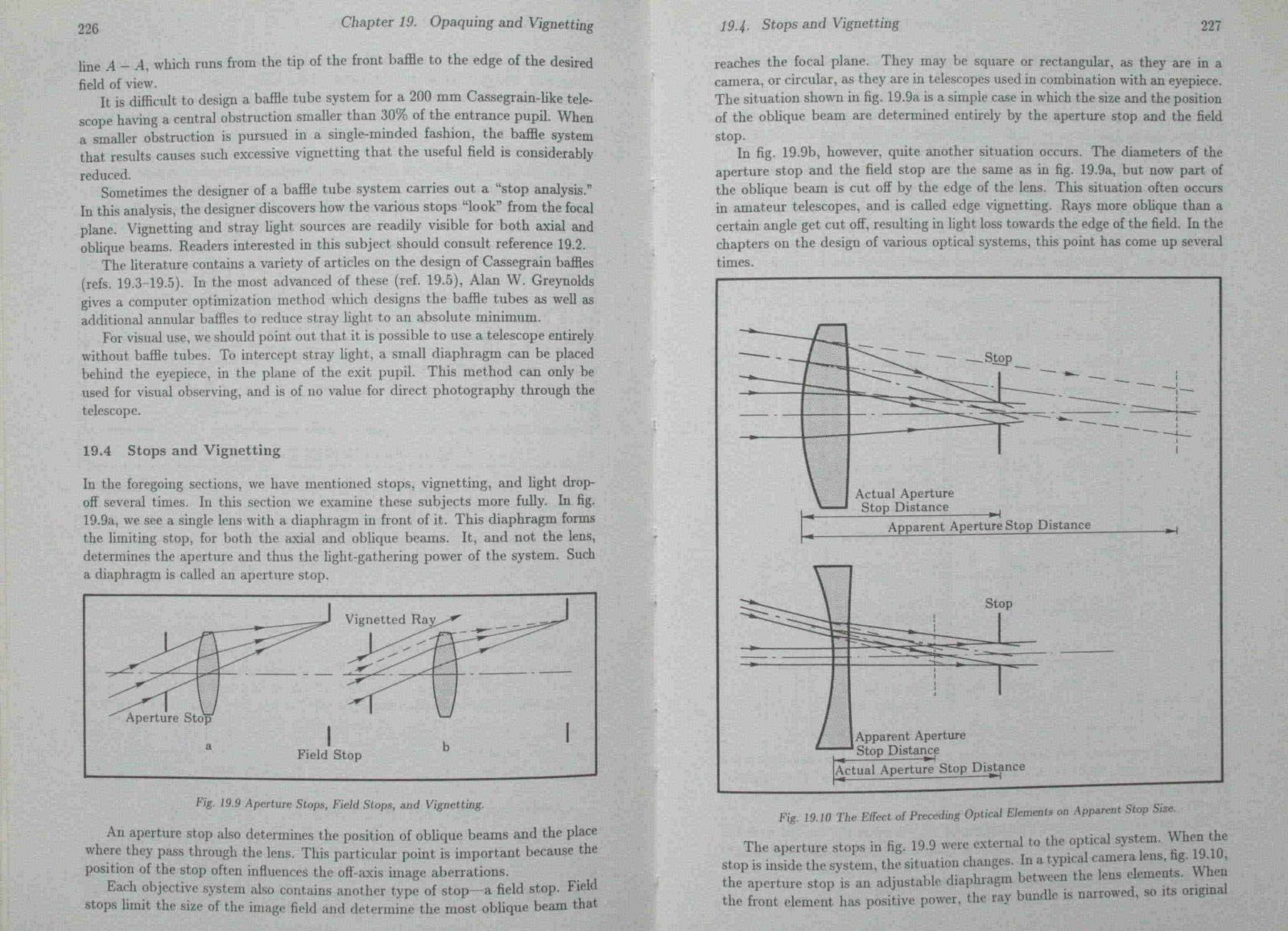

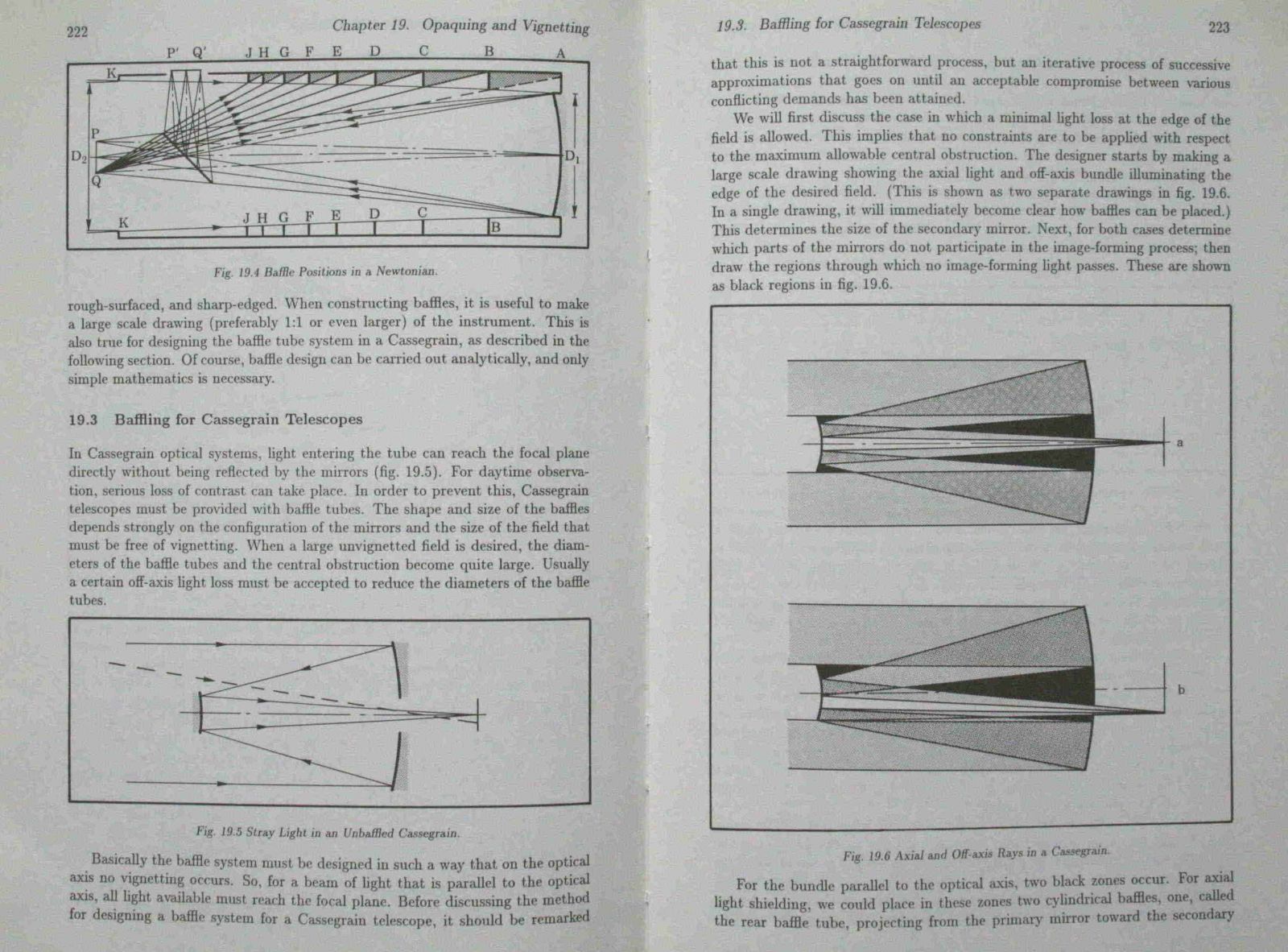

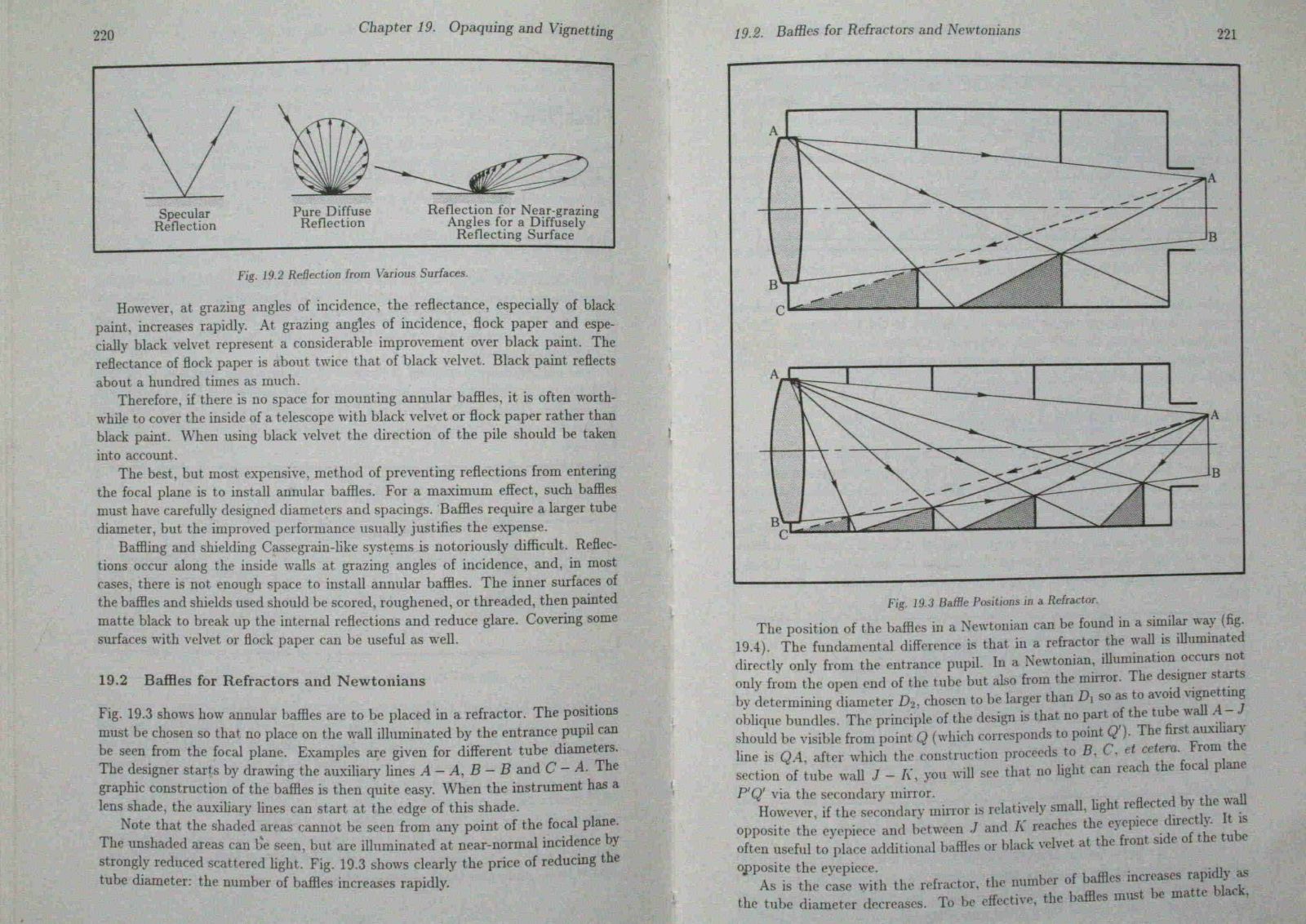

Finalmente dopo parecchio tempo, come avevo promesso, (solo ultimamente mi sono equipaggiato con la 350d) sono in grado di allegare gli schemi per calcolare i diaframmi per i newton e gli S.C..
Sono alcune pagine tratte da libro "Telescope optics " di Rutten e Van Venrooij (paragrafi 19.2 e 19.3).
Spero che ti possano essere utili.

http://forum2.astrofili.org/userpix/151_diaframmi_1_2.jpg
http://forum2.astrofili.org/userpix/151_diaframmi_2_1.jpg
http://forum2.astrofili.org/userpix/151_diaframmi_3_1.jpg
http://forum2.astrofili.org/userpix/151_diaframmi_4_1.jpg

Maurizio F.

_________________
tripletto apo 155 f. 7 a contatto
oculari clave': 5,6,8,12,16,20,25,35,45
zoom vixen 8-24; zoom hyperion 8-24
erfle 40mm, wide scan II 30mm, leica 14mm wa
pentax xl: 21-10.5-5.2, radian 3mm
prisma di Herschel 2"
canon 550d
losmandy g 11

Dopo molto girovagare l'ho trovato in un brico center ben fornito, in rotoli da 100 x 45.
E' autoadesivo ma per attaccarlo sul metallo ho fatto in questa maniera:
- pulito per bene con alcool etilico la superficie del tubo
- tagliato la "fetta" che non deve essere troppo grande per evitare di fare molta fatica ad attaccarla; con un ago ho fatto diversi buchini per evitare la formazione di bolle d'aria durante la stesura.
- steso un sottile strato di bostik sul tubo
- attaccata la "fetta" avendo cura di premerla bene.
- dopo l'asciugatura controllato i bordi che sono i punti più difficili da incollare per bene, specialmente tra una "fetta" e l'altra.
Insomma un lavoro piuttosto lungo e laborioso, pensando che ho tappezzato tutto l'interno del mio new da 1200 di focale.
Era così tanto nero dentro che ero costretto a fare le operazioni di tappezzatura in pieno giorno, con molta luce.
I risultati? Devo ancora provare: ho finito domenica scorsa e oggi ovviamente ..... piove!
Saluti.
Giuseppe

ragazzi, io sul mio C8 ho messo questi e fatto così...
http://digilander.libero.it/retux75/Diaframmi.htm
a me obbiettivamente sembra che sul campo le cose siano migliorate sensibilmente, si può sicuramente fare anche di meglio, ma questo secondo me è già un buon inizio.
